Válvulas hidráulicas
válvulas de Bola

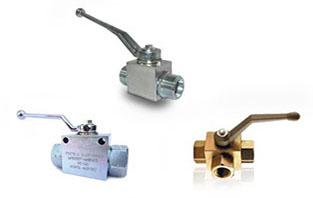

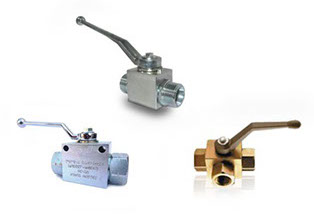

Válvulas de bola
Es una válvula de Corte rápido (90º). Se utiliza en sistemas hidráulicos, fijos o móviles, para aislar o bloquear componentes o parte del circuito. Se conoce también como válvula de paso.
Para abrir o cerrar la valvula, el circuito hidráulico debe estar despresurizado.
No accionar la válvula con presión.
Se fabrican principalmente deAc. Carbono.
Conexiones de 1/4″ a 2″ NPT, BSP y Métrica.
Paso total.
Presión de trabajo hasta 500 bar.
2 Y 3 Vías.
x
Mando hidráulico
Mando hidráulico
Los Mandos Hidráulicos o Válvulas Direccionales Manuales, permiten iniciar, detener o cambiar la dirección del flujo en un circuito hidráulico.
Se utiliza principalmente para el manejo de actuadores, permitiendo el desplazamiento de cilindros o el giro de motores en ambos sentidos.
Se designan en principio según la cantidad de posiciones posibles, vías o conexiones de puerto, la manera en que se activan y el tipo de centro.
La válvula es accionada por medio de una palanca y puede ser vuelta resorte o con enclavamiento. Son de tipo compacto de una o dos palancas, con válvula de sobrepresión incluída.
Se fabrican con cuerpo de Fierro Fundido de alta resistencia
Presión de trabajo: hasta 210 bar.
Caudales: hasta 70 l/min.
Conexiones: desde 3/8″ a 3/4″ BSP.
x
reguladora de flujo
VÁLVULAS REGULADORAS DE FLUJO HIDRÁULICOS
Las Válvulas de Control de flujo se utilizan para regular el Caudal de aceite aplicado a las distintas áreas de los sistemas hidráulicos.
La función principal es reducir el flujo en su rama del circuito, lo cual tiene como resultado una reducción de velocidad en los actuadores.
Las válvulas de Control de flujo pueden ser fijas o ajustables. Se clasifican como restrictoras solamente o compensadas por presión.
Las válvulas restrictoras no compensadas son del tipo aguja.
Se dividen en Unidireccionales (con Check). Regulan el flujo en una sola dirección y Bi-direccionales (Sin Check) regulan en ambos sentidos.
Presión de trabajo hasta 350 bar. Caudales hasta 280 l/min. Conexiones NPT o BSP.
x
Divisoras de flujo
Filtros hidráulicos
Las Válvulas Divisoras de Flujo o Divisor de Flujo se utilizan para dividir un Caudal en dos partes iguales, aun con variaciones de presión. En sentido opuesto combina o integra los flujos.
La función principal es igualar las velocidades de salida o entrada de dos o mas actuadores hidráulicos, que funcionan en paralelo.
La mayoría de estas válvulas dividen el flujo en una relación 50/50 pero hay también 60/40, 70/30
Se fabrican con cuerpos de Acero o Aluminio.
Regulan el flujo en una sola dirección y Bi-direccionales (Sin Check) regulan en ambos sentidos
Presión de trabajo 210 bar.
Caudales hasta 38 l/min
Conexiones BSP
x
Válvulas DIRECCIONALES MANUALES
válvulas direccionales manuales
La Válvula Selectora es una válvula que direcciona un flujo de entrada hacia dos flujos de salida. Corta o conecta hacia una o la otra salida, pasando por un centro abierto o cerrado.
Se utilizan principalmente para hacer funcionar dos circuitos hidráulicos independientes desde una misma bomba. Uso industrial y agrícola.
Se fabrican con cuerpo de Fierro Fundido o Ac. Carbono.
Presión de trabajo: hasta 450 bar.
Caudales: hasta 280 l/min.
Conexiones: desde 3/8″ a 1.1/2″ BSP
x

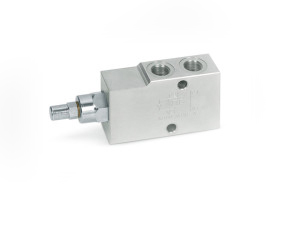

VÁLVULAS CONTRABALANCE
válvulas contrabalance
La Válvula de Contrabalnce es una válvula de Control de presión normalmente cerrada, que se utiliza con los cilindros para compensar un peso o una carga potencialmente descontrolada.
Bloquea el flujo y provee un suave descenso de la carga, protegiendo el circuito hidráulico de incrementos de presión y permite el flujo en reversa.
El descenso de la carga se controla a través de una línea de pilotaje. La presión de setéo debe ser 30% más alta que la presión inducida por la carga.
Existen dos diseños para este tipo de válvula, simples y dobles. En relación al pilotaje, Éste puede interno o externo:
Se fabrican con cuerpos de Acero o Aluminio.
Presión de trabajo: hasta 350 bar.
Caudales: hasta 150 l/min.
Conexiones: desde 3/8″, 1/2″ y 3/4″ BSP .
x

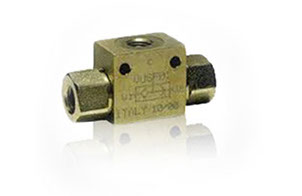

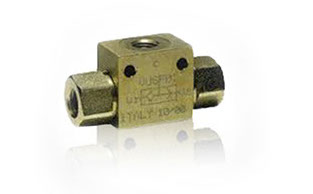

Válvula SHUTTLE
VÁLVULA SHUTTLE
La Válvula Shuttle O Selectora y también llamada válvula Viajera o de lanzadera, selecciona la presión mas alta entre dos líneas de presión.
Es una válvula con función “O”. Se utiliza si una función debe ejecutarse selectivamente por dos unidades diferentes.
El propósito de esta válvula es aislar el sistema principal de un sistema alternativo o de emergencia.
Tienen dos entradas y una salida
Se fabrican con cuerpos de Aluminio
Presión de trabajo hasta 500 bar
Caudales: hasta 180 l/min.
Conexiones DESDE 1/4″ A 1″ BSP
x
válvulas sobrepresión
válvulas sobrepresión
La Válvula de Sobrepresión, Relief, o de Máxima presión es una Válvula de Control utilizada en todos los circuitos hidráulicos.
Su función principal es limitar la presión máxima del sistema para la protección de los componentes del circuito y trabajar dentro de los límites de presión de acuerdo a diseño.
Existen dos diseños para este tipo de válvula, de Acción Directa y Acción Piloto.
Se fabrican con cuerpos de Acero o Aluminio
Presión de trabajo: hasta 400 bar
Caudales: hasta 350 l/min
Conexiones: desde 3/8″ a 1.1/4″ BSP
x

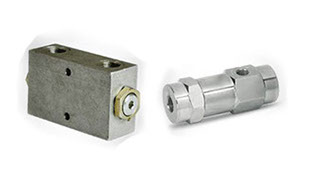

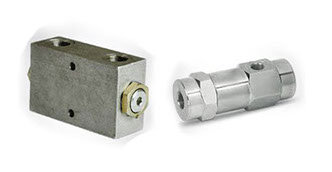

Válvula de retención piloteada
válvula de retención piloteada
Debido a pequeñas fugas que existen en el spool de la válvula direccional, se debe agregar una válvula de
retención al circuito en caso que se requiera bloquear hidraulicamente el cilindro.
Esta válvula se conoce como válvula de retención accionada por piloto ya que permite el flujo en reversa aplicando una presión sobre el piston de pilotaje permitiendo la apertura de la válvula y la retracción del cilindro.
Existe simples y dobles. La doble se autopilotea internamente.
Se fabrican en Ac. Carbono. Conexiones de 1/8″ a 3/4″, con hilos NPT o BSp.
Presión de trabajo hasta 350 bar
Caudales hasta 120 l/min
x
válvulas de retención o check
válvula de retención o check
Es una válvula de Control direccional, ya que permite el paso del fluido en un solo sentido e impide que fluya desde la dirección opuesta.
Se utilizan para protección de bombas y desvío del flujo en paralelo con válvulas como restrictoras de flujo, reductoras de presión y contrabalance.
Ademas trabajan como by-pass de filtros y generadorasde presión de pilotaje.
Se fabrican de Ac. Carbono.
Sistema de cierre pistón,cono o bola.
Conexiones de 1/8″ a 2″, con hilos NPT, BSP y metricos
Presión de trabajo hasta 400 bar
Presión de apertura (resorte) 5 Psi
7 Psi y 60 Psi
x
Modulares y sub bases
válvulas modulares y sub bases
Las Válvulas Modulares son válvulas de control, de diferentes tipos, que se instalan entre la sub base y la válvula direccional de solenoide formando un “sandwich”. Vienen en formato normalizado CETOP
Su función principal es la optimización de espacios y la disminución de elementos de montaje al ser un sistema compacto.
Los sistemas Modulares son muy senciloos de montar. Se minimizan las posibles fugas, ruidos y vibraciones al no emplear tuberías ni mangueras.
Pueden controlar presión, caudal, dirección con función antiretorno.
Las Sub bases son placas de montaje para válvulas direccionales y modulares. Vienen en formatos normalizados CETOP, con conexiones inferiores y/o laterales de 3/8″, 1/2″ y 3/4″ BSP
Se fabrican con cuerpo de Ac. Carbono
Presión de trabajo: hasta 350 bar
Caudales: hasta 90 l/min
Montaje: Cetop 3 y 5
x
direccionales solenoide
VÁLVULAS DIRECCIONALES SOLENOIDE
La Válvula de Solenoide o Electroválvula Direccional puede iniciar detener o cambiar la dirección del flujo en un circuito hidráulico por medio de una señal eléctrica. Se utiliza principalmente para el manejo de actuadores, permitiendo el desplazamiento de cilindros o el giro de motores en ambos sentidos.
Se designan en principio según la cantidad de posiciones posibles, vías o conexiones de puerto, y el tipo de centro en el caso de 3 posiciones.
Esta válvula es activada electricamente por medio de un solenoide. Puede ser vuelta resorte o con enclavamiento. Algunas vienen con accionamiento manual para pruebas.
Se montan sobre una sub base o manifold. La disposición de las conexiones sigue una norma industrial y se designa por tamaño de válvula de donde depende la capacidad de flujo. La Norma es Cetop/DG
Se fabrican con cuerpo de Ac. Carbono
Presión de trabajo: hasta 320 bar
Caudales: hasta 90 l/min
Conexiones: desde 3/8″ a 3/4″ BSP
Voltajes de bobina: 12 o 24 VDC y 24, 110, 220 VAC
x
